KOSTYRKA無法蘭夾緊套筒5350.080.120沒有法蘭的夾緊套筒能夠吸收軸向力
KOSTYRKA無法蘭夾緊套筒5350.080.120沒有法蘭的夾緊套筒能夠吸收軸向力
| 張文萍 QQ：2335451726 手機(ji)：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件(jian)：sales96@gzclys.cn |
 |
 |

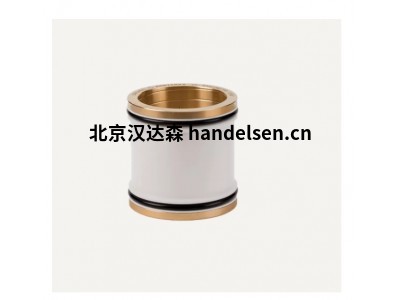

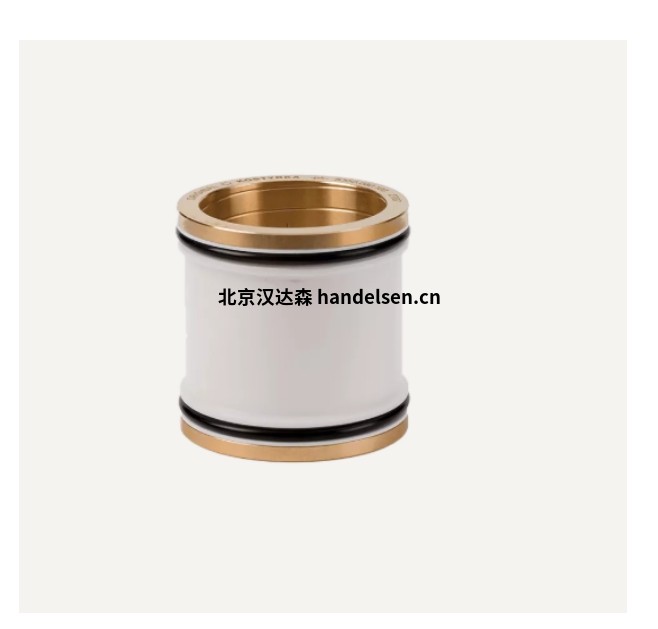

KOSTYRKA 無法蘭夾緊套筒 5350.080.120 具有夾緊定位、力傳遞、適應多種工況等功能
KOSTYRKA 標準化了 20 種尺寸，從直徑 10 毫米（0.39 英寸）到 150 毫米（5.9 英寸）直徑。
工作原理
彈性變形夾緊：無法蘭夾緊套筒的核心是由金屬塑料復合材料制成的柔性套筒。當在套筒護套上施加壓力油時，油壓轉換為徑向夾緊力，使筒套發生彈性變形，從而在整個圓周上抱緊要夾緊的運動構件。
活塞運動驅動：該夾緊套筒作為一個單元被裝置在活塞軸向運動的外壁，活塞推桿可根據驅動需要在所需位置被夾持住，利用活塞運動原理實現定位和夾緊功能。
產品特點
鎖緊范圍廣：KOSTYRKA 5350 系列圓柱形夾緊套筒可鎖緊 6-1500mm 直徑的運動構件，能滿足多種不同尺寸部件的夾緊需求。
精度高且免維護：產品精度高，能夠確保被夾緊部件的定位精度和穩定性，并且免維護，減少了使用過程中的維護成本和停機時間。
節省安裝空間：結構設計緊湊，可以最大限度地節省安裝空間，非常適合具有復合功能的軸類部件的鎖緊。
保護被夾緊表面：由于是通過液體壓力使筒套產生彈性變形來抱緊被夾緊件，所以不會損壞被鎖緊表面，對被夾緊部件起到良好的保護作用。
功能多樣：通過設計可實現多種功能應用，如承受單一軸向力或同時承受軸向力與轉矩。
功能介紹
高效夾緊定位：在液體壓力作用下，套筒會發生彈性變形，從而在整個圓周上抱緊被夾緊部件，實現可靠的鎖緊定位，可用于機床工作臺、分度頭、主軸等部件的夾緊，確保加工精度。當油壓降低后，套筒彈回原始位置，部件松開，便于拆卸或更換。
力的傳遞：通過選項設計，該夾緊套筒可承受單一軸向力，也可在承受軸向力的同時承受轉矩，能在動力傳遞過程中，將油壓低損耗且無反作用地轉換成徑向作用的夾緊力，實現力的有效傳遞，滿足不同工作場景下的力傳遞需求。
適應多種工況：鎖緊范圍廣，可鎖緊 6-1500mm 直徑的運動構件，能適應多種不同尺寸部件的夾緊需求，且可最大限度地節省安裝空間，非常適合具有復合功能的軸類部件的鎖緊，在機床、自動化生產線等多種工況下均可應用。
保護被夾緊部件：采用非正壓形式的動力傳輸，夾緊過程中不會對被夾緊零件的表面造成損壞，對于一些高精度或表面易損傷的零件，如航空航天領域的某些零部件，能起到很好的保護作用。
應用領域
機床行業：常用于機床的工作臺、分度頭、主軸等部件的夾緊和定位，確保加工過程中工件的穩定性和精度。
自動化生產線：在自動化生產線上，可用于夾緊和定位各種運動部件，如機械手臂的關節、輸送線上的工件等，保證生產過程的順利進行。
航空航天制造：在航空航天零部件的加工和裝配過程中，對于一些高精度、復雜形狀的部件，KOSTYRKA 無法蘭夾緊套筒能夠提供可靠的夾緊和定位，如飛機機翼的加工等。
汽車制造：在汽車零部件的加工和裝配中也有廣泛應用，如發動機缸體、變速器等部件的加工過程中，可用于夾緊和定位工件，提高加工精度和效率。
基本型號
KOSTYRKA夾緊套筒5350.010.040
KOSTYRKA夾緊套筒5350.015.050
KOSTYRKA夾緊套筒5350.020.045
KOSTYRKA夾緊套筒5350.020.065
KOSTYRKA夾緊套筒5350.025.060
KOSTYRKA夾緊套筒5350.025.080
KOSTYRKA夾緊套筒5350.030.058
KOSTYRKA夾緊套筒5350.030.100
KOSTYRKA夾緊套筒5350.035.080
KOSTYRKA夾緊套筒5350.040.070
KOSTYRKA夾緊套筒5350.040.100
KOSTYRKA夾緊套筒5350.045.100
KOSTYRKA夾緊套筒5350.050.100
KOSTYRKA夾緊套筒5350.060.100
KOSTYRKA夾緊套筒5350.070.120
KOSTYRKA夾緊套筒5350.080.100
KOSTYRKA夾緊套筒5350.080.120
KOSTYRKA夾緊套筒5350.100.140
KOSTYRKA夾緊套筒5350.120.115
KOSTYRKA夾緊套筒5350.150.140
