繞線功率(lv)電阻器，25 W，公差 5.0 %，ATE RB 25 型。

高導熱(re)(re)性(xing)，鋁制型(xing)材散(san)熱(re)(re)器具有出色的(de)散(san)熱(re)(re)性(xing)，通過 MiL-PRF-18546 G 認證

技術規格

長度 27.2 毫米

寬容 ±5 %

集會 底盤安裝

權力 25 瓦

高度 14 毫米

最高工作溫度 250 °攝氏度

歐姆電阻 3.9 Ω

無冷卻表面的標稱負載能力 12.5 瓦

寬度 27 毫米

                 溫度系數 50 頁/分鐘

工作溫度 -55 °C

ATE品(pin)牌的RB系(xi)列固定功率(lv)線繞電阻(zu)器，該系(xi)列電阻(zu)器采用鋁制外殼，功率(lv)范圍(wei)從10W至250W。

二、主要特性

‌熱(re)傳導與散熱(re)‌：采(cai)用擠壓成型的(de)(de)鋁(lv)制(zhi)外(wai)殼，提供熱(re)傳導性能；外(wai)殼設計(ji)有深(shen)鰭片，以增強自(zi)然或強制(zhi)對流下的(de)(de)最大散熱(re)效果(guo)。

‌環(huan)境適應性‌：表面經(jing)過金色陽極氧化處(chu)理，提(ti)高了對環(huan)境條(tiao)件的最大抵抗力。

‌熱固性(xing)(xing)化(hua)(hua)合物(wu)‌：使用具有高熱導率的特殊熱固性(xing)(xing)化(hua)(hua)合物(wu)。

‌繞組(zu)設(she)計‌：繞組(zu)設(she)計旨在提供最大的鐵(tie)芯(xin)(xin)覆蓋率和均勻(yun)性，以實(shi)現(xian)均勻(yun)散(san)熱(re)；鐵(tie)芯(xin)(xin)經過無心磨削，以實(shi)現(xian)最大的繞組(zu)均勻(yun)性。

‌標識(shi)(shi)與(yu)結構(gou)‌：頂(ding)部表面(mian)有標記，便于安裝后(hou)識(shi)(shi)別(bie)；終端到終端的焊接結構(gou)。

三、電氣規格

‌歐姆(mu)(mu)值‌：采用E24系列。對于超出范圍或非標(biao)準歐姆(mu)(mu)值，請咨詢ATE技術(shu)部門。

‌容(rong)差(cha)‌：標準(zhun)5%，可根據要(yao)求提(ti)供至1%。

‌溫度(du)系(xi)數‌：根據電阻值范圍不同，溫度(du)系(xi)數在±30 ppm至±;100 ppm之(zhi)間變化。

‌介(jie)電強度‌：根據型號不同，介(jie)電強度在1500 Vac至4500 Vac之間。

‌絕緣電阻‌：最(zui)小10000 M?，濕(shi)度(du)測(ce)試后最(zui)小1000 M?。

‌過載(zai)能力‌：在額定功率的5倍下承受5秒。

‌非電感型(xing)‌：提(ti)供具有(you)等效物理和電氣規格的(de)非電感型(xing)艾頓-佩里繞組模型(xing)。

四、機械規格

‌端子強度(du)‌：通過10 lb.拉力測試；RB100最(zui)大(da)扭矩為3 Nm，RB250最(zui)大(da)扭矩為4 Nm。

‌可焊性‌：按照MIL-STD-202的方法(fa)208測試時(shi)令人滿意；當電阻器在(zai)接近最大規(gui)定(ding)額定(ding)值時(shi)工作時(shi)，建議使用(yong)高溫焊料。

五、材料

‌鐵芯‌：陶瓷滑石或氧化鋁無心磨削。

‌電阻元(yuan)件‌：具(ju)有特定溫度系數的銅(tong)鎳合(he)金或鎳鉻合(he)金。

‌端蓋‌：不(bu)銹鋼。

張(zhang)曼麗 QQ：3541447690   手機：18500768072 電(dian)話：010-64714988-195 傳真(zhen)：010-84786709-667 郵件：sales95@gzclys.cn

‌封(feng)裝材(cai)料(liao)‌：高溫熱固性(xing)化合(he)物。

‌外殼‌：鋁制，具(ju)有硬質陽極氧化表(biao)面。

‌標準端(duan)子‌：RB10至(zhi)RB150為Copperweld，RB100和(he)RB250為不銹鋼。

六、降額與溫度范圍

‌操作溫度(du)范(fan)圍(wei)‌：從-55°C至+250°C。

‌降額要求‌：對于減小的底盤面(mian)積和(he)高環境溫度，需要進行(xing)降額。

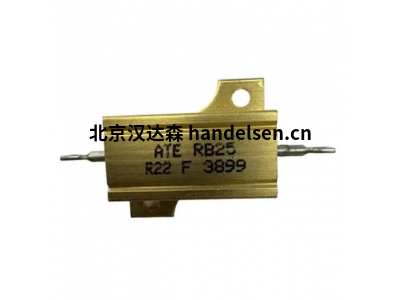

意大利ATE繞線功率電阻器RB25/1 3R9
