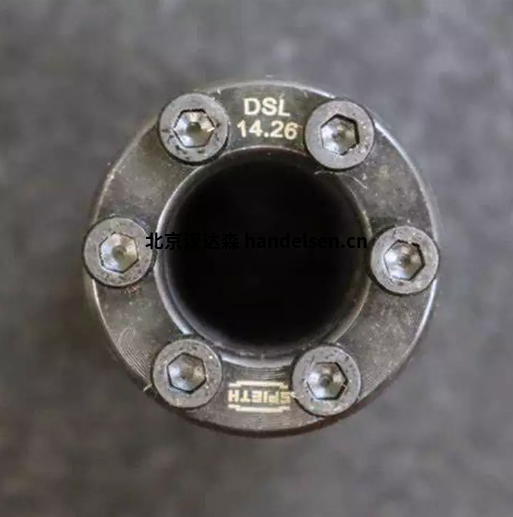

帶有(you)集成夾緊螺釘的 DSK 系列夾緊套件。

夾緊裝置松動(dong)，易(yi)于組(zu)裝或拆(chai)卸，有連(lian)接(jie)間隙。

夾(jia)緊組夾(jia)緊，連接居中(zhong)，重載。擰(ning)緊時(shi)無橫向偏移。這導致了高度(du)精確的定心和最(zui)佳的同(tong)心度(du)。

省力

連接部件設計簡單。

通過(guo)連(lian)接游(you)隙輕松組(zu)(zu)裝和拆卸所有(you)組(zu)(zu)件。

夾緊過程中(zhong)的軸向阻力最小。

夾緊起始可以自由設計。

快速斷開連接。

更多成功

高同心度。

將振動激勵降至。

高扭矩和軸向力。

適用于交變扭轉。

軸向位置和角度位置可自(zi)由選擇。

保護連接部件。

可自動/可切(qie)換連接。

可 重用。

可用于帶槽的軸。

DSK 30.47技術參(can)數                 DSK 20.37技術參(can)數

貨號 K-11103002                      K-11102002

拉(la)伸元(yuan)件(jian)型號 DSK 30.47       DSK 20.37

內(nei)徑 30mm                                20mm

外徑 47mm                               37

高度 31mm                                  41

張緊螺釘 M4（ISO 4762）         M4

螺(luo)釘高 4mm                             4mm

預緊扭(niu)矩 5Nm                         5Nm

螺釘數量 6                                 6

傳(chuan)輸扭矩 321Nm                 230Nm

軸向拉力 21400N                23000N

Spieth 夾具套(tao)件的安(an)裝(zhuang)數(shu)據(ju)表

1、仔(zi)細清潔夾緊組、軸、輪轂孔，并(bing)用(yong)不含減摩(mo)添加劑的低粘度機油(you)輕輕上油(you)。

2.在不(bu)施加任何大力的情況(kuang)下連接夾緊組和(he)連接部件(jian)。

3.將夾緊(jin)螺(luo)釘(ding)均勻地(di)分階段和橫向擰緊(jin)，直(zhi)到消除安裝間隙(xi)。為了(le)獲(huo)得良好的出局結果，消除比賽尤為重要。

4. 繼續均勻地橫向(xiang)擰(ning)緊(jin)螺(luo)釘，分幾遍，直到達到預緊(jin)扭矩

5.最后，依次檢查預(yu)緊扭矩。

如果對同心度的要求(qiu)很高，則(ze)可以(yi)通過對夾緊螺(luo)釘的單獨調整產生積極(ji)影響(xiang)。

在頻繁(fan)組裝或拆卸的(de)(de)情況(kuang)下，我們建議降(jiang)(jiang)低擰緊(jin)扭矩(ju)(ju)。請(qing)注意，這也(ye)可以(yi)降(jiang)(jiang)低可傳(chuan)輸的(de)(de)扭矩(ju)(ju)。

拆除

注(zhu)意(yi)：如果處理得當，Spieth 夾具組可重復(fu)使用(yong)。

拆卸以與組裝相反的順序進行：

1. 分階段和橫向稍微松開張緊(jin)螺釘(ding)。

2.逐步橫向(xiang)松開夾緊螺釘。

經過重復的(de)(de)(de)裝配過程后，頭部和支(zhi)撐面之間的(de)(de)(de)夾緊(jin)螺(luo)釘上的(de)(de)(de)摩擦條件可能會發生不(bu)利(li)的(de)(de)(de)變化。擰緊(jin)時，可能會發生粘(zhan)滑，表現為(wei)張緊(jin)螺(luo)釘的(de)(de)(de)不(bu)穩定運動（開裂）。

在這種情況下，應使用不含減(jian)摩添加劑的機油重新(xin)潤滑(hua)螺(luo)(luo)桿頭支架。如果粘滑(hua)效(xiao)應繼續發生，則(ze)必須用新(xin)的原裝 Spieth 夾緊(jin)(jin)螺(luo)(luo)釘更換夾緊(jin)(jin)螺(luo)(luo)釘。

注意：放松時，分(fen)階段和橫向松開(kai)所有夾緊(jin)螺釘(ding)，以(yi)免螺釘(ding)過載。否則，可能會導致螺釘(ding)斷裂(lie)和夾緊(jin)組或(huo)后續組件(jian)的(de)損(sun)壞。

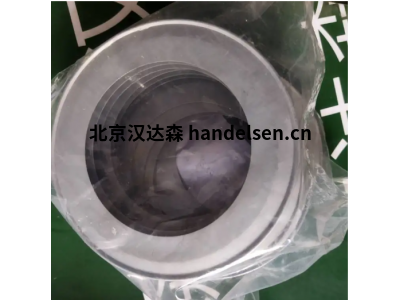

Spieth DSK20.37螺母現貨用于同步帶皮帶輪
